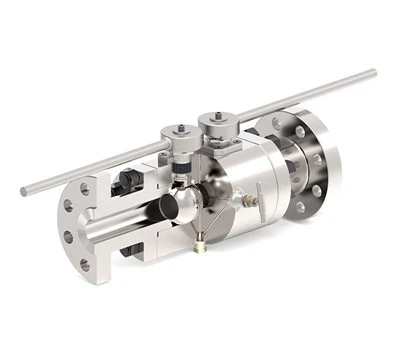

Tmbv Dobbeltblok&udluftningskugleventiler

Tmbv Double Block&bleed kugleventiler, er designet til at opnå en dobbelt barriere på røret og til at udlede den indespærrede væske mellem de to sfærer gennem en dedikeret afgangsledning. Dette ventildesign har to sædetætningsflader, der i lukket position modstår tryk fra begge ender af ventilen ved at dræne ventilkammeret mellem de to tætningsflader. Når kun den ene ende af ventilen er under tryk, giver denne ventil ikke nøjagtig dobbeltisolering.

VENTIL DESIGN

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

TEMPERATUROMRÅDE

-58 til 392 grader F (-50 til 200 grader)

STØRRELSE

NPS 1-12 (DN 25-300)

TRYK BEDØMMELSE

ASME 150 - ASME 2500

ANSIGT TIL ANSIGT

I henhold til API 6D standard

AFSLUT FORBINDELSER

RF, RTJ i henhold til B16.5 &B16.47
BW, stødsvejset iht. B16.25
SW, sokkel svejset iht. B16.11

MATERIALER

Lav temperatur og lavt legeret kulstofstål

Rustfrit stål, Duplex og Super Duplex

Nikkellegeringer, Titanium

KROPS DESIGN

Smedet og støbeboltet todelt og tredelt

SÆDEDESIGN

Blødt eller metal siddende med Hard facing på kugle og sæder
Dobbelt stempelsæder
Kombinerede sæder

FUNKTIONER

Dobbelt blok og udløbsdesign (DBB)
Sekundære tætninger i ren grafit
Antistatisk enhed
Anti Blow out stilk
Nødforseglingsindsprøjtning på sæder og frempind tilgængelig
Stampakning med lav emission til rådighed
O-ring/læbetætninger og grafitkonfiguration
CRA-overlay på alle dynamiske tætningsområder eller på alle tilgængelige fugtede dele
Forlænget motorhjelm til lav og høj temperatur tilgængelig

OPERATØR

Manuel: skruenøgle eller gear med hængelås
Aktiveret: Pneumatisk/hydraulisk/elektrisk

PRØVNING OG CERTIFIKATIONER

Overholdelse af API 6D & ISO 5208 & API 598 inspektion og test
Brandsikker og brandtestet i henhold til API 607
SIL 3-certificering i henhold til IEC61508
Fugitive Emission i henhold til ISO15848
PED 2014/68/UE
