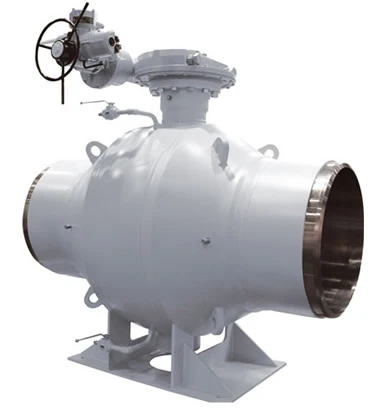

Metalsæde fuldsvejset kugleventil

Platinventil tilbyder et komplet udvalg af fuldsvejsede to- eller tredelte kugleventiler til siden. Den fuldt svejste kropskonstruktion giver en lettere løsning og undgår samtidig potentielle lækageveje til det ydre miljø, hvilket sikrer pålidelig beskyttelse af hele systemet. En solid dobbelttrapskonfiguration og to uafhængige sæder med tovejsforsegling sikrer det højeste niveau af tæthed og pålidelighed under høje tryk og temperaturforhold i alle kritiske isolationstjenester. Adskillige unikke funktioner er tilgængelige og tilbyder avancerede tekniske løsninger, der er velegnede til søde eller sure gasprocesser eller rørledningsapplikationer.

Metalsiddende ventilkugle og sæde er de kritiske dele af metalsiddende kugleventiler. Det er designet til ekstremt højt tryk, temperatur og slibende forhold, såsom afskæring eller tilslutning af faste granulat, smeltet gylle, kulkraft, skoldning, dampvand eller anden væske osv. Derfor har den en antistatisk konstruktion, ekstra hård belægning, fuld boring og reduceret boring, brandsikker funktion, der overholder API607, og pålidelig tætningsydelse.

VENTIL DESIGN

Baseret på API 6D og kundekrav

TEMPERATUROMRÅDE

-150 til 428 grader F (-101 til 220 grader )

STØRRELSE

NPS 1-36 (DN 25-900)

PRESSURE RATING

ASME 150 - ASME 2500

ANSIGT TIL ANSIGT

I henhold til API 6D standard

AFSLUT FORBINDELSER

RF, RTJ i henhold til B16.5 &B16.47
BW, stødsvejset iht. B16.25

MATERIALER:

Kulstofstål, rustfrit stål, lavtemperatur kulstofstål, Duplex, Super Duplex, Inconel

KROPS DESIGN

Smedet boltet todelt og tredelt

SÆDEDESIGN

Metal siddende med Hardfacing på kugle og sæder

FUNKTIONER

Dobbelt blok og udløbsdesign (DBB)
Sekundære tætninger i ren grafit
Antistatisk enhed
Anti-udblæsningsstamme
Nødforseglingsindsprøjtning på sæder og frempind tilgængelig
Stampakning med lav emission til rådighed
CRA-overlay på alle dynamiske tætningsområder eller på alle tilgængelige fugtede dele
Stamforlængelse til underjordiske installationer

OPERATØR

Manuel: skruenøgle eller gear med hængelås
Aktiveret: Pneumatisk/hydraulisk/elektrisk

PRØVNING OG CERTIFIKATIONER

Overholdelse af API 6D & ISO 5208 & API 598 inspektion og test
Brandsikker og brandtestet i henhold til API 607
SIL 3-certificering i henhold til IEC61508
Fugitive Emission i henhold til ISO15848
PED 2014/68/UE
